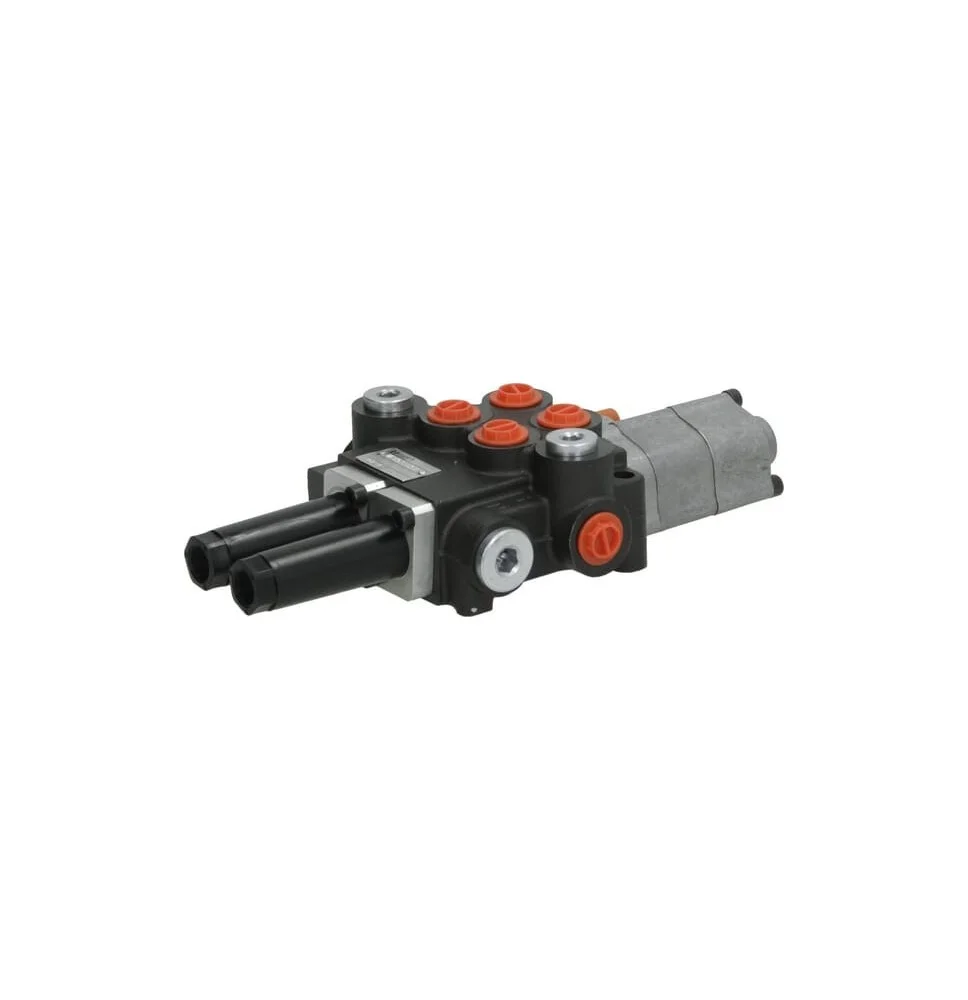

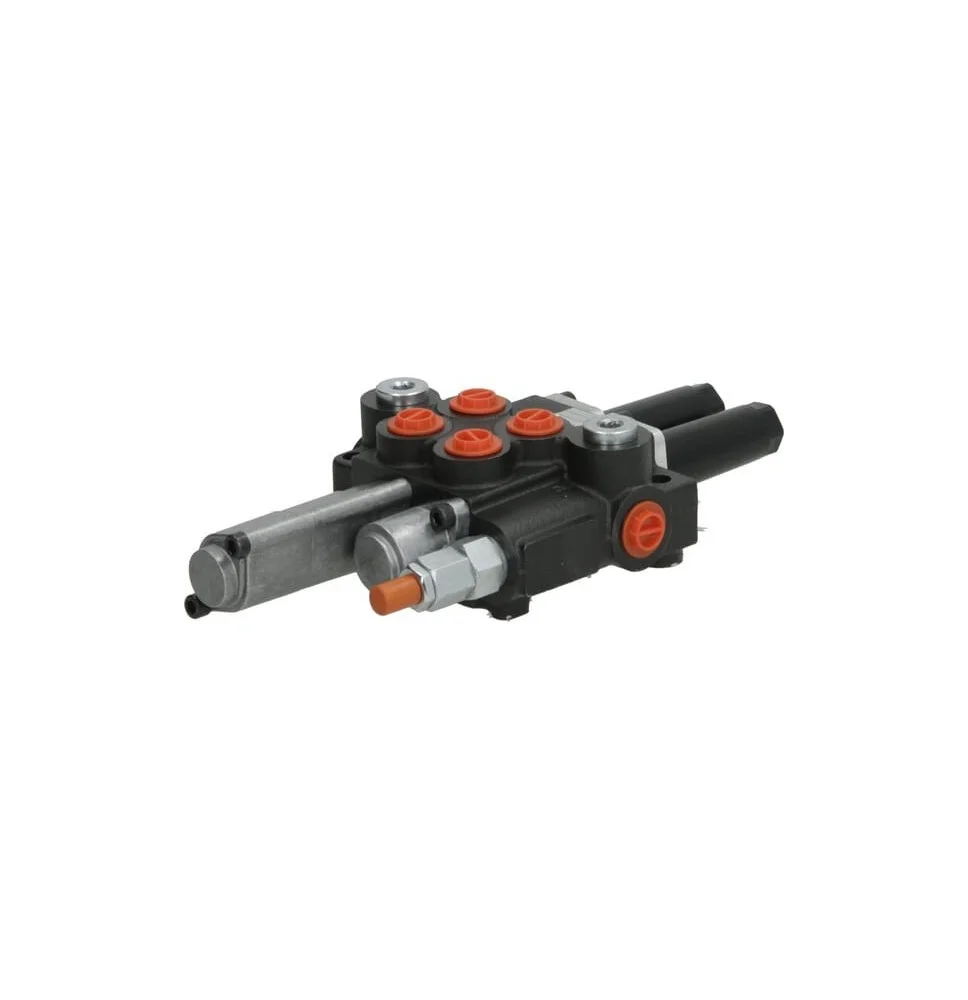

Zawór ładowacza czołowego MBV5/2-A1V-AK16V-G

Arkusz danych

Materiał uszczelnienia

Guma nitrylowa [NBR]

Szczegóły produktu

- Nadaje się do systemu otwartego
- Główny ciśnieniowy zawór nadmiarowy w kanale P
- Max. ciśnienie robocze: 300 bar
- Zawór bezpieczeństwa nastawiony na 180 bar
- Przepływ do 50 l/min
- Max. ciśnienie powrotne: 25 bar
- Gotowy do pracy z linką
- Przeciek wewnętrzny A-B-T: max. 5 cm³ przy 100 bar, 46 cSt

Typ

Monoblok

Ciśnienie robocze max.

300BAR

Wysokość całkowita

60mm

Szerokość całkowita

129mm

Przepływ max.

50l/min

Długość uchwytu

80mm

Temperatura robocza cieczy min.

-20°C

Temperatura robocza cieczy max.

80°C

Ilość sekcji

2

Typ regulacji

Śruba imbusowa

Wyciek max.

5cm³/min

Zakres ciśnienia zaworu bezpieczeństwa

63-200BAR

Max. ciśnienie w linii powrotnej

50BAR

Opcje otworu wylotowego

Otwarty w pozycji centralnej

Rodzaj uruchomienia

Sterowanie za pomocą linki

Kod suwaków i kołpaków

A-1V + K16

Port ciśnieniowy P - Średnica gwintu

3/8cal

Port ciśnieniowy P - Typ gwintu

BSP

Średnica gwintu portów roboczych

3/8cal

Typ gwintu portów roboczych

BSP

Port zbiornika T - Średnica gwintu

1/2cal

Port zbiornika T - Typ gwintu

BSP

Model kod

MBV5 A1V-AK16V-G

Jednostka

Sztuka

Seria rozdzielaczy

MBV5
